Cintas técnicas para sellar traslapes, vanos y penetraciones. Tres líneas que trabajan juntas para que la envolvente rinda como fue diseñada.
Por qué hermeticidad
Lo que realmente aísla es el aire quieto encerrado en millones de celdas pequeñas. Si el viento atraviesa el material, esas celdas dejan de funcionar.
Pasa lo mismo con un chaleco de lana. Abriga en un día calmo, pero con viento deja de abrigar. Basta ponerse encima una capa que corte el viento para que vuelva a funcionar. En un muro, esa capa es la membrana afuera y la barrera de vapor adentro. Las cintas son las que la hacen continua.
Muro aislado de 1 × 1 m y 14 cm de espesor, medido con 20 °C adentro, −10 °C afuera y 20 Pa de diferencia de presión. El valor U calculado se cumple solo si la ejecución no tiene fisuras.
Institut für Bauphysik, Stuttgart · DBZ 12/98
El aire tibio y húmedo de la casa busca salir por cualquier rendija. Al enfriarse dentro del muro deja su agua en la aislación y la estructura, y ahí aparecen el moho y la pudrición.
Clima de invierno normalizado DIN 4108 · Manual del sistema de hermeticidad al aire, pro clima
Una fisura de 1 mm de ancho por 1 m de largo deja pasar por convección unas 1.600 veces más humedad a la aislación que la que pasa por difusión a través de una barrera continua. El problema casi nunca está en el material: está en la unión.
Institut für Bauphysik, Stuttgart · DBZ 12/89
La causa más común es el agua que entra al muro con el aire por las fugas y se condensa. Un plano hermético bien ejecutado elimina esa causa desde el origen.
Manual del sistema de hermeticidad al aire, pro clima
La membrana hidrófuga protege la aislación del viento y la lluvia, pero deja salir el vapor para que el muro seque hacia afuera. Sus traslapes, vanos y penetraciones se sellan con cinta.
La barrera interior impide que el aire húmedo de la casa entre al muro. Es la capa más cerrada del sistema, y cada traslape o paso de cable que quede abierto es una fuga.
La regla
Capacidad de secado>carga de humedad=envolvente sin patologías
Ningún muro es perfecto. Lo que lo mantiene sano es que pueda secar más rápido de lo que se moja. Por eso se cierra por dentro, se deja respirar hacia afuera y se sella cada unión.
El ensayo de puerta soplante (blower door) despresuriza la vivienda a 50 Pa y deja en evidencia cada fuga. Hecho antes de instalar el revestimiento interior, todavía se puede reparar. En Chile se realiza según NCh 3295 y es parte de las nuevas exigencias de hermeticidad.
Datos de física de la construcción tomados del Manual del sistema de hermeticidad al aire de pro clima (MOLL bauökologische Produkte GmbH), que cita mediciones del Institut für Bauphysik de Stuttgart.
Los puntos críticos
Traslapes, juntas, vanos y cada perforación por donde pasa un tubo o un cable. Elige el detalle que vas a resolver y te mostramos qué línea AERUM corresponde.
El sistema

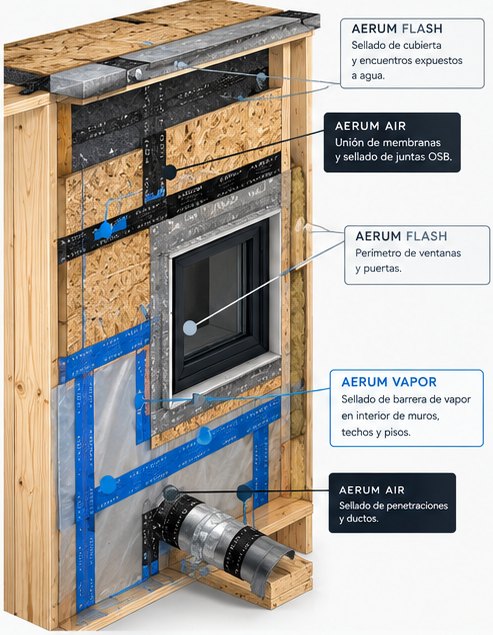

Detalle constructivo de un muro de entramado en la jamba de una ventana. Afuera, la membrana se cierra contra viento y agua. Adentro, la barrera de vapor se cierra contra el aire húmedo. Toca cada número para ver qué cinta va y cómo se aplica.
Productos
Datos de laboratorio, formato y sustratos de cada cinta. Lo que todavía estamos validando está marcado como pendiente.
| Soporte | No tejido PP |
|---|---|
| Adhesivo | Acrílico |
| Espesor total | 0,44 mm |
| Adhesión a 180° | 20 N/25 mm |
| Resistencia a tracción | 60 N/25 mm |
| Elongación a rotura | > 100 % |
| Temperatura mínima de aplicación | −10 °C |
| Exposición UV en obra | En ensayo en la costa (Pichilemu) |
| Soporte | PVC |
|---|---|
| Adhesivo | Acrílico |
| Adhesión a 180° | Pendiente de ficha del fabricante |
| Resistencia a tracción | Pendiente de ficha del fabricante |
| Rango de temperatura | Pendiente de ficha del fabricante |
| Exposición UV en obra | En ensayo en la costa (Pichilemu) |
| Soporte | Film PE |
|---|---|
| Adhesivo | Acrílico |
| Espesor total | 0,20 mm |
| Adhesión a 180° | 15 N/25 mm |
| Resistencia a tracción | 30 N/25 mm |
| Uso | Interior, protegido |
La honestidad también es parte del producto.AERUM VAPOR es para superficies lisas y protegidas. No está pensada para OSB, hormigón ni exposición al sol. Para esos casos usa AERUM AIR.
Valores entregados por el fabricante, ensayados según GB/T 7125 (espesor), GB/T 2792 (adhesión a 180°) y GB/T 30776 (tracción). AERUM está verificando adherencia por sustrato y envejecimiento en obras reales en Chile antes de publicar fichas definitivas.

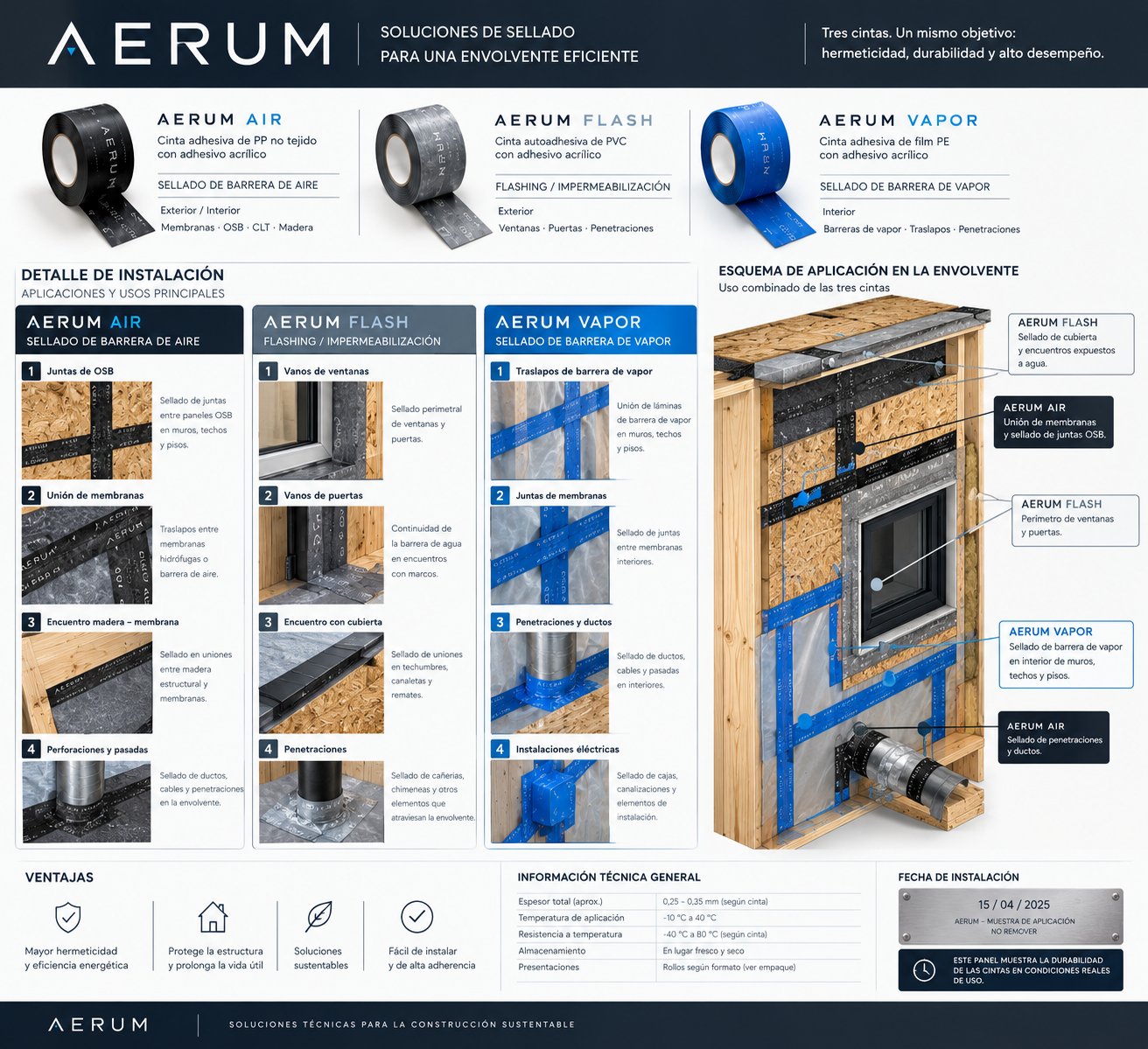

Guía técnica
Dónde va cada cinta en la envolvente y cómo se aplica en los puntos donde más se pierde la hermeticidad.
Basado en el Manual del sistema de hermeticidad al aire de pro clima y en las fichas del fabricante.
Cinta centrada sobre la junta entre placas, en muros, techos y pisos. En los cruces, pasar una cinta continua y la otra por encima.
Traslapes de membrana hidrófuga o barrera de aire. Traslapo mínimo 10 cm y cinta centrada sobre el borde.
Continuidad entre la membrana y la estructura de madera en esquinas, soleras y encuentros.
Cables y pasadas pequeñas a través de la membrana. Para ductos grandes o expuestos al agua, usar AERUM FLASH.
Sellado perimetral: primero el alféizar, luego las jambas y al final el dintel, traslapando como tejas.
Continuidad de la barrera de agua en el encuentro del marco con la membrana.
Uniones en techumbres, canaletas y remates donde la envolvente queda expuesta al agua.
Cañerías, chimeneas y ductos que atraviesan la envolvente: cortes radiales alrededor del tubo y collarín sobre la membrana.
Unión de láminas en muros, techos y pisos. Traslapo de 8 a 10 cm, sin pliegues ni bolsas de aire.
Sellado de juntas entre láminas interiores antes de cerrar con el revestimiento.
Ductos, cables y pasadas en el lado interior. Superficie lisa y limpia.
Cajas, canalizaciones y elementos de instalación que perforan la barrera desde adentro.
Trabaja con AERUM
Arquitectos
Constructoras
Ferreterías
Dónde comprar

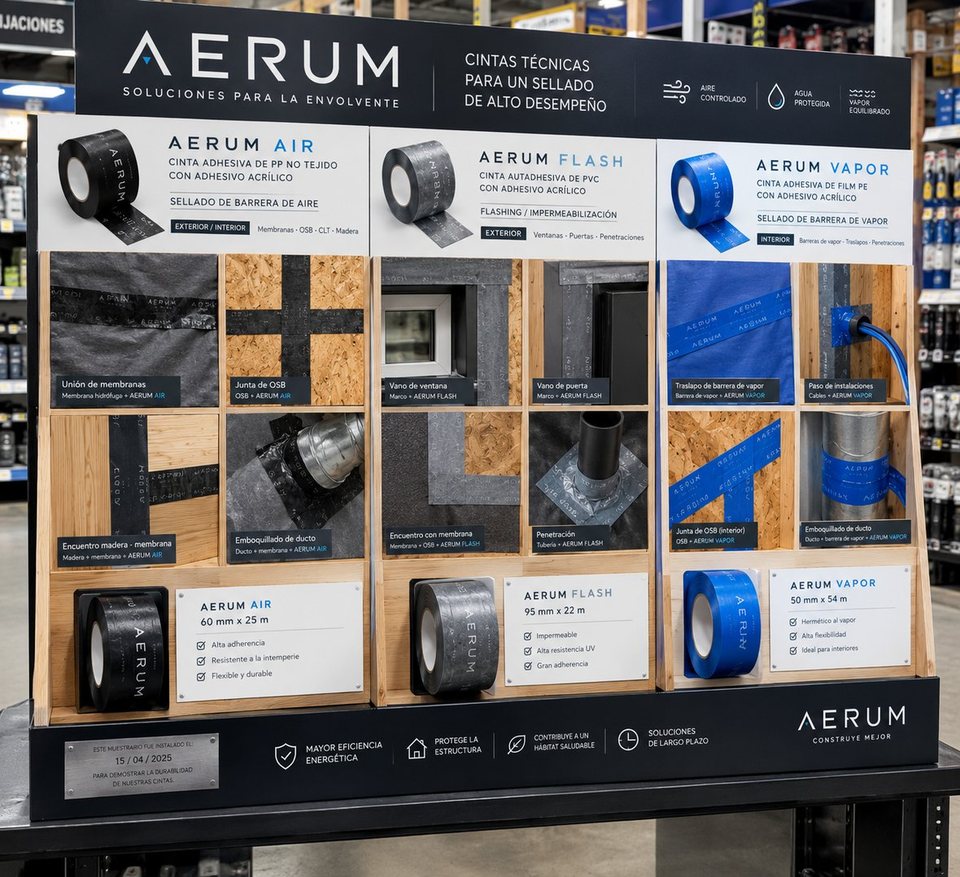

En cada ferretería AERUM hay un muestrario con las cintas pegadas sobre los materiales reales de la obra: OSB, membrana, marco de ventana, tubería y madera. Despégala, compárala y elige.
